Un dérive torique ... la suite

revenons un peu sur notre dérive. Elle est encore un peu courte, même si elle présente deux avantages : un profil adapté à l'amure et une position de la dérive au bon endroit du bateau lorsqu'il gîte.

Rajout de foils

Dans un premier temps nous allons rajouter des foils, pardon des ails-marines. Voici comment les construire.

Toujours à partir de notre profil, celui de la dérive, nous réalisons une extrusion linéaire en réduisant l'échelle.

L'extrusion linéaire sous Blockscad permet de réduire l'échelle pour faire un profil qui part en pointe. Pas de torsion dans notre cas mais cela est possible.

Maintenant, nous allons les positionner sur la dérive.

Quelques de translations et symétries et voici nos foils prêts à être monter sur la dérive.

Les raccords de foils

Toujours notre profil, mais cette fois nous allons le faire tourner (extrusion circulaire) dans l'autre sens.

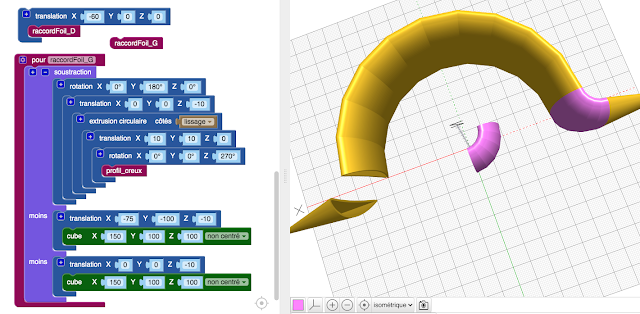

Le programme est simple avec une extrusion circulaire et deux cubes pour ne garder qu'un seul quart.

il faudra faire un autre raccord pour l'autre foil.

Pas de difficulté, la plupart des paramètres ne sont pas anticipés mais seulement le fruit de différents essais ;-)

La dérive complète

Et voici notre dérive complète. Pour une telle forme il va nous falloir un MOF en ébénisterie de marine !

Mais ce n'est pas terminé. En effet, une fois fabriqué, la dérive ne peut plus être insérer dans le puit de dérive : elle n'est plus circulaire. Donc nous devons en faire deux dérives.

Le code suivant coupe la dérive complète en deux parties que nous pourront ainsi insérer indépendamment dans chaque puit.
